一、工作频段

• 上行：7145MHz～7250MHz，步长1KHz；

• 遥测：8.025GHz～8.4GHz，步长1KHz；

• 数传：7.75GHz～9.0GHz，步长1KHz；

二、性能参数

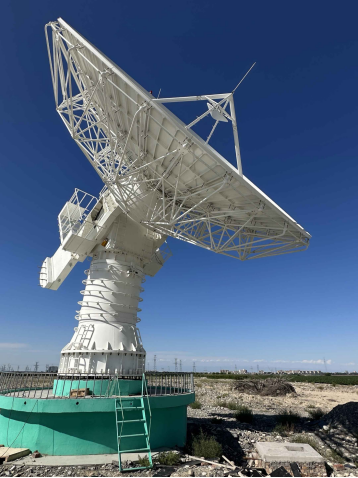

（1）天线口径：12米

（2）面精度（RMS）：

• 主面≤0.5mm；

• 副面≤0.3mm；

（3）G/T值（品质因数）：

• X频段：G/T≥35+20lg(Fi/F0)dB/K（F0=7750MHz）；

（4）EIRP值：EIRP≥74.4+20lg(Fi/F0)dBW（F0=7145MHz）；

（5）测控调制体制：

• 上行：PCM-BPSK-PM，PCM-CDMA-BPSK，扩展BPSK、QPSK、SQPSK、UQPSK、PCM-PM；

• 下行：PCM-BPSK-PM，PCM-CDMA-BPSK，扩展BPSK、QPSK、SQPSK、UQPSK、8PSK、16QAM、GMSK、16APSK、PCM-PM。

（6）馈源上行耐功率：馈线/馈源≥200W（连续波）；

（7）比特同步捕获范围：±0.3％Rs（符号率）；

（8）系统捕获时间

• 1）标准 TT&C（系统）

￮ 总捕获时间≤15s（测试条件：=51dBHz，=35dBHz，多普勒±150kHz）；

￮ 总捕获时间≤28s（测试条件：=43dBHz，=27dBHz，多普勒±150kHz）；

• 2）扩频 TT&C（接收）

￮ 捕获时间：≤2s（测试条件：每路C/N0=37dBHz，Rb=2kbit/s，多普勒±150kHz、多普勒变化率7.5kHz/s）。

• 3）数传（系统）

￮ 数传捕获时间≤3s（@1Mbps；Eb/N0较理论值恶化2.0dB）BPSK、QPSK、SQPSK、GMSK、UQPSK、8PSK、16QAM、16APSK）。

（9）系统数传解调损耗（误码率优于1×10-7）

• ≤1.5dB（传输速率5Mbps～600Mbps）；

• ≤3.0dB（传输速率大于600Mbps）；

（10）自动化运行

• 1)系统具备本控、远控功能，可实现自动化运行；

• 2)系统可稳定运行在 7×24 小时全时工作状态；

• 3)目标切换响应时间：＜300s。

（11）系统遥测解调损耗（遥测误码率1×10-5）：≤2.5dB;

（12）遥控指令误差

• 遥控小环检测正确率：0.9999；

（13）时间精度

• GPS/北斗授时精度：优于30ns(RMS);

（14）码型

• 遥测码型：RZ；NRZ-L、M、S；Biφ-L、M、S；

• 遥控码型：RZ；NRZ-L、M、S；Biφ-L、M、S；

• 数传码型：RZ；NRZ-L、M、S；Biφ-L、M、S。

（15）数据记录

• 通道数量：2；

• 单通道记录速率：≥2Gbps；

• 记录误码率：优于1×10-11。

三、功能参数

• 1)无遮蔽条件下，仰角3°捕获目标，5°稳定跟踪并接收数据；

• 2)跟踪可切换，天线过顶不丢失目标；

• 3)指向精度：优于1/5半功率波束宽度（小于0.04°）；

• 4)跟踪精度：优于1/10半功率波束宽度（小于0.02°）；

• 5)具有窄带（有信标）和宽带（无信标）跟踪能力；

• 6)系统具备本控、远控功能，可实现自动化运行；

四、其他参数

• MTBF≥250 小时；

• MTTR≤0.5 小时；

• 系统使用寿命：10年。
