OBT1553B-1M-IP核是依据1553B总线协议(1553A/BNotice2协议)和参考DDC-ACE系列芯片（主要是61580） 设计的IP核。OBT1553B-1M-IP核主要包括通信协议模块A、通信协议模块B、主机信号接口模块、配置寄存器管理模块、存储器管理模块、时钟管理模块和主控制器模块。

1.主要特征
Ø通过硬件逻辑方式完全实现MIL-STD-1553B标准(国军标GJB289A-97标准);

Ø操作方式、寄存器设置以及存储器布局等方面同BU-61580兼容；

Ø支持的通讯类型包括：

uBC → RT；

uRT → BC；

uRT → RT；

uBroadcast；

uMode code；

Ø能被配置为BC、RT、BM三种类型的控制器；

Ø带4K*16Bit 的集成DPRAM，根据需要可进行集成DPRAM的裁减；

Ø与主机接口模式为同步的AMBA  APB2.0信号或通用的异步接口信号；

Ø外部接口支持通用的1553B总线收发器：HI1567、HI1573等

Ø带A、B双冗余通道；

ØBC性能：

u支持A/B区域；

u具有自动重发功能；

u可编程的消息间隔时间；

u帧自动重复发送；

u可编程的超时响应时间；

ØRT性能：

u可编程的RT地址，子地址；

u支持单缓冲存储器管理方式；

u支持循环缓冲存储器管理方式；

u支持双缓冲存储器管理方式；

u可编程的非法命令表；

u可编程的方式代码中断表；

u可编程的子地址忙表；

ØBM性能：

u能够实时侦听总线上的数据流，可以将所有的数据流记录下来，也可以有选择地进行数据监听；

u支持命令堆栈半满、全满溢出；

u支持数据堆栈半满、全满溢出；

u命令堆栈与数据堆栈独立；

u对每条消息有相应的属性标志；

2.结构框图

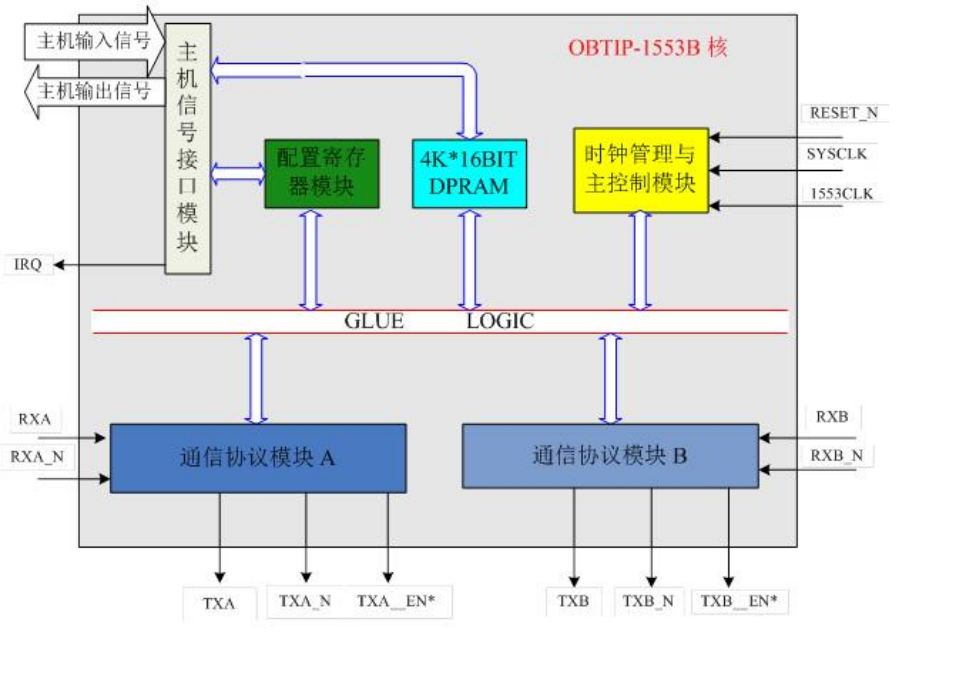

图1-1 OBT1553B-1M-IP核结构构图

 3.  资源利用情况

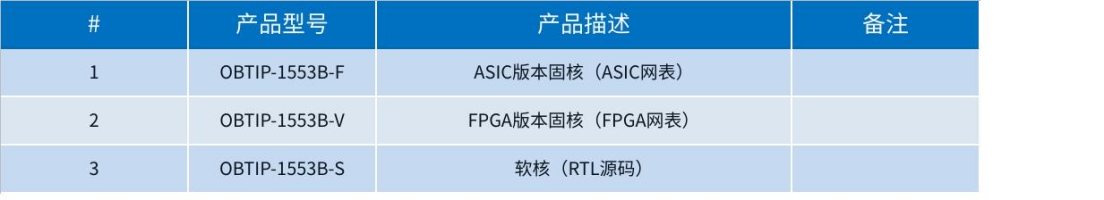

 产品列表：
