EMBC1000-PCI1553B-4M是一款基于PCI接口形式的，具有标准4Mbps通讯速率MIL-STD-1553B总线数据接口的数据处理板卡，板卡能让计算机方便的连接到4Mbps通讯速率的MIL-STD-1553B总线上，实现4Mbps通讯速率MIL-STD-1553B总线协议的连接通讯。EMBC1000-PCI1553B-4M可广泛应用于航空电子中4Mbps通讯速率的1553B总线系统、设备的搭建、维护、测试及故障检修等；同时，该测试设备也可应用于广大的科研机构和高校，作为4Mbps通讯速率MIL-STD-1553B总线项目研发测试专用。板卡提供WDM 驱动程序，支持WIN2000 和Windows XP 操作系统，并支持同一台计算机同时使用多达255个板卡。
    本产品提供强大的软件支持，其中包括应用软件、板卡运用的示例程序代码、底层驱动的动态链接库等。1553B软件通过调用动态链接库操作板卡，实现板卡跟外部设备进行MIL-STD-1553B总线数据通讯，软件界面采用人性化设计，大大方便了用户的使用.

功能特性

►基PCI接口：32位 33MHz PCI数据总线；
►通讯速率：4Mbps；
►输出信号峰峰值电压18～27V可调；
►板卡体积小，重量轻，可方便的安装于各种计算机或工控机上；
►操作方式、寄存器设置以及存储器布局等方面同BU-61580兼容；
►支持的通讯类型包括：
♦BC → RT；
♦RT → BC；
♦RT → RT；
♦Broadcast；
♦Mode code；

技术指标

►符合GJB289A-97标准；
►单通道、双通道可选；
►通讯速率：4Mbps；
►输出信号峰峰值电压：18～27V可调；
►可编程设置变压器耦合/直接耦合方式；
►每通道64KB存储空间；
►可软件编程选择BC、RT 或BM 工作模式；
►总线传输速率为4Mbps；
►带A、B双冗余通道；
►总线错误传输可监测；
►BC功能
♦BC模式命令字错误注入类型：
♦Word count(字计数错误)；
♦bit count（位计数错误）；
♦invert sync(反转同步头错误)；
♦parity(奇偶错误)；
♦BC模式数据字错误注入类型：
-bit count(位计数错误)；
-invert sync(反转同步头错误)；
-parity(奇偶错误)；
♦支持A/B区域；
♦具有自动重发功能；
♦可编程的消息间隔时间；
♦帧自动重复发送；
♦支持多种Mode Code；
♦可编程的超时响应时间；
►RT功能
♦RT模式命令字错误注入类型：
-状态字错误注入类型：
i:接收状态字错误注入类型：
ii:Response wrong address(响应错误的RT地址错误)；
iii:Bit count(位计数错误)；
iv:Invert sync(反转同步头错误)；
-Parity(奇偶错误)；
i:发送状态字错误注入类型：
ii:Response wrong address(响应错误的RT地址错误)；
iii:Bit count(位计数错误)；
iv:Invert sync(反转同步头错误)；
v:Parity(奇偶错误)；
-Word count(字计数错误)；
-数据字错误注入类型：
i:Bit count(位计数错误)；
ii:Invert sync(反转同步头错误)；
iii:Parity(奇偶错误)；
♦可编程的RT地址，子地址；
♦可编程的非法命令表；
♦可编程的方式代码中断表；
♦可编程的子地址忙表；
►BM功能
♦100%消息记录；
♦监视数据可编程过滤；
♦命令堆栈与数据堆栈独立；
♦对每条消息有相应的属性标志；
►工作温度范围：-40℃～+85℃。

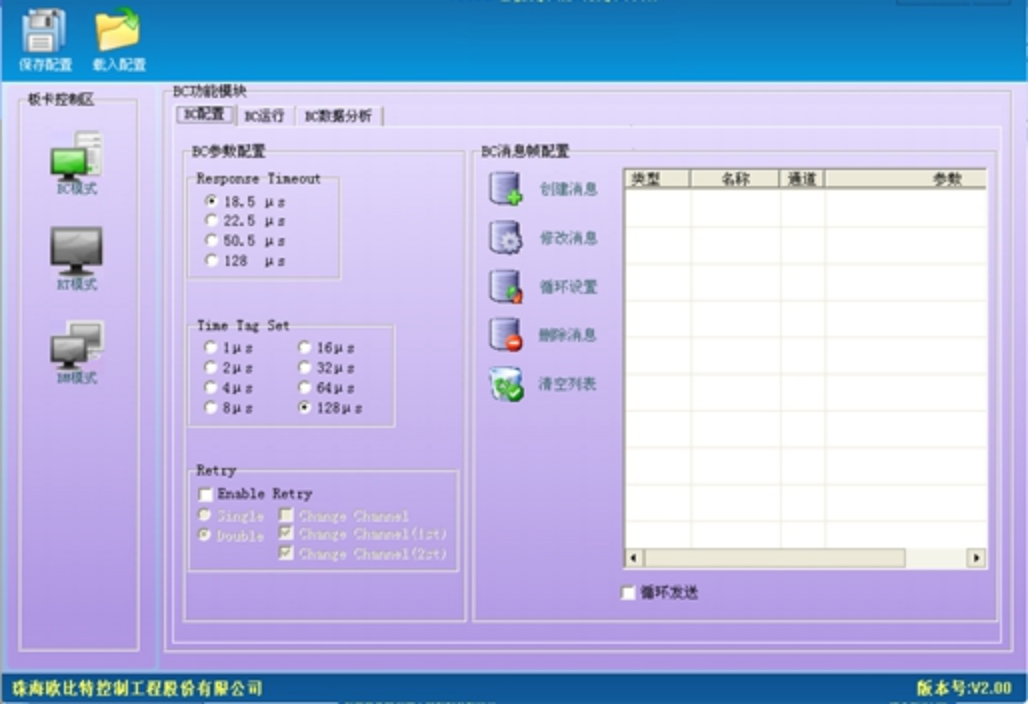

应用软件

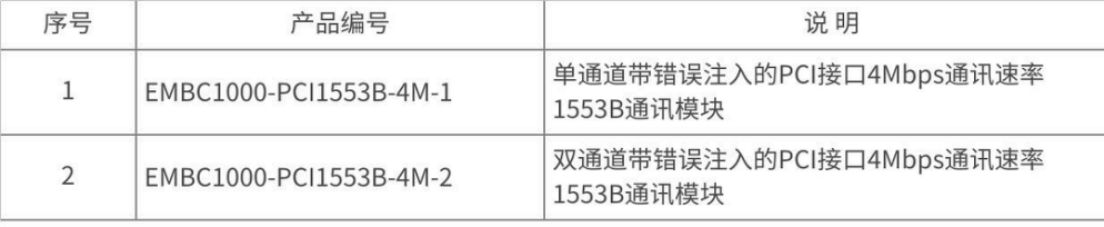

订货信息：
