EMBC4000-S698P4-PCI是一款基于珠海欧比特公司自主研发的高可靠 处理器S698P4设计的信息综合处理器模块， 集成了1553B总线通讯接口、CAN总线通信接口、10M/100MBps标准以太网通信接口以及串行总线接口等。S698P4是基于SPARC V8 架构的高性能的32位RISC嵌入式4核处理器，支持多核并行处理机制，各CPU 之间共享内存子系统以及总线结构，总线竞争和仲裁由硬件自动完成，不需要用户设置，支持eCos 等实时嵌入式操作系统，专为嵌入式应用而设计，具有高性能，低复杂度和低功耗的特点。

EMBC4000-S698P4-PCI遵循PCI 2.3协议标准，支持5V/3.3V标准32位PCI接口。该板卡可广泛应用于航空电子中1553B总线等综合测试系统、设备的搭建、维护、测试及故障检修等中；同时，该测试设备也可应用于广大的科研机构和高校，作为MIL-STD-1553B总线、CAN总线等项目研发测试专用。

本产品提供强大的软件支持，其中包括应用软件、板卡运用的示例程序代码、底层驱动的动态链接库等。多功能测试软件通过调用动态链接库操作板卡，实现板卡跟外部设备进行多种总线数据协议的通讯，软件界面采用人性化设计，大大方便了用户的使用。

功能特点

►基于PCI接口：32位 33MHz PCI数据总线；
►板卡体积小，重量轻，可方便的安装于各种带PCI槽的计算机或工控机上；
►板卡带S698P4多核处理器，支持面向用户自主开发:
♦ 32位整型数处理单元；
♦ RISC结构；
♦ 硬件乘法器和除法器；
♦ 支持2条DSP 指令(MAC & UMAC)；
♦ ７级流水；
♦ 优化的32/64位浮点数处理单元，符合IEEE-754标准；
♦ 8K数据缓存(data cache)和指令缓存(instration cache)；
►S698P4片上外设资源:
♦ PROM, SRAM, SDRAM，I/O接口；
♦2 个32位定时器，1 个32位看门狗定时器( 与定时器2 复用)；
♦中断控制器；
♦ 8位 GPIO；
♦ 2个UART 控制器；
♦ 1553B总线控制器；
♦ CAN总线控制器；
♦ 以太网控制器；
►MIL-STD-1553B操作方式、寄存器设置以及存储器布局等方面同BU-61580兼容；
►支持的通讯类型包括：
♦ BC → RT；
♦ RT → BC；
♦RT → RT；
♦ Broadcast；
♦ Mode code；
►支持CAN2.0总线协议通信；
►支持IEEE 802.3/802.3u标准10M/100MBps以太网通信；
►支持串行接口通信；
►支持ＤＳＵ串行调试终端。

技术指标

►MIL-STD-1553B总线协议测试功能指标:
♦符合GJB289A-97标准；
♦ 可编程设置变压器耦合/直接耦合方式；
♦ 每通道64KB存储空间；
♦ 可软件编程选择BC、RT 或BM 工作模式；
♦ 总线传输速率为1Mbps；
♦ 带A、B双冗余通道；
♦ 总线错误传输可监测；
♦ BC功能：
- BC模式命令字错误注入类型:
- Word count(字计数错误)；

• bit count（位计数错误）:
- invert sync(反转同步头错误)；
- parity(奇偶错误)；
- BC模式数据字错误注入类型：
◇ bit count(位计数错误)；
◇ invert sync(反转同步头错误)；
◇ parity(奇偶错误)；
- 支持A/B区域；
- 具有自动重发功能；
- 可编程的消息间隔时间；
- 帧自动重复发送；
- 支持多种Mode Code；
- 可编程的超时响应时间；
♦ RT功能：
- RT模式命令字错误注入类型：
◇ 状态字错误注入类型：
⊙ 接收状态字错误注入类型：
i. Response wrong address(响应错误的RT地址错误)；
ii. Bit count(位计数错误)；
iii. Invert sync(反转同步头错误)；
iv. Parity(奇偶错误)；
⊙ 发送状态字错误注入类型：
i. Response wrong address(响应错误的RT地址错误)；
ii. Bit count(位计数错误)；
iii. Invert sync(反转同步头错误)；
iv. Parity(奇偶错误)；
v. Word count(字计数错误)；
◇ 数据字错误注入类型：
⊙ Bit count(位计数错误)；
⊙ Invert sync(反转同步头错误)；
⊙ Parity(奇偶错误)；
- 可编程的RT地址，子地址；
- 可编程的非法命令表；
- 可编程的方式代码中断表；
- 可编程的子地址忙表；
♦BM功能：

• 100%消息记录；
- 监视数据可编程过滤；
- 命令堆栈与数据堆栈独立；
- 对每条消息有相应的属性标志；
►CAN总线协议测试功能指标：
♦ 支持BasicCAN和PeliCAN模式；
♦ 速率最高可达1Mbits/s；
♦ 遵循CAN2.0协议；
♦ 接收通道带有1K字节FIFO；
►标准以太网总线协议测试功能指标：
♦ 支持IEEE 802.3/802.3u标准以太网协议；
♦ 支持10M/100MBps通信速率；
♦ 支持全双工/半双工通信；
►串行接口技术指标：
♦ 通讯速率可高达115200bps；
♦ 两路ＵＡＲＴ串行接口；
♦ 1路DSU调试接口；
►板卡工作物理指标：
♦ SRAM大小4M字节；
♦ Flash大小32M字节；
♦ SDRAM大小256M字节；
♦ 板卡物理尺寸：标准PCI板卡；
♦ 工作温度范围：-40℃～+85℃；
♦ 相对湿度：≤85%。

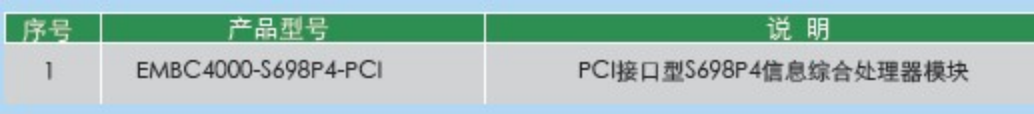

订货信息：
