OBT1553B-CTS-PL是一款便携式MIL-STD-1553B电缆总线网络及功能自动检测设备，可以为星载/机载/车载或试验用1553B数据总线电缆网络的生产和应用设计提供点对点的电缆网络测试和功能测试服务。本系统的测试内容及相关条款全部满足GJB5186.5和AS4115标准。OBT1553B-CTS-PL的主机与信号源之间通过RS485总线进行数据交换。

实现对1553B电缆网络特性（单路点对点）的测试；实现对1553B终端设备功能/协议的测试。
►1553B电缆网络特性（单路点对点）测试:
OBT1553B-CTS-PL产品可以对1553B电缆网络的飞行件、定型件、工程件、原理验证件等进行测试，完成定量和定性分析。
♦定性分析：检测电缆网络的线芯短路、开路，线芯反向等特性。
♦定量分析：测试分析电缆网络的数据信号的上升时间、下降时间、幅度衰减，过零点畸变，波形畸变以及波形对称性参数等，同时也可以对其数据链路完整性和动态错误兼容性等进行分析。
根据GJB5186和SAEAS4115标准，设备设定了测试项目：
♦ 线芯短路测试；
♦ 线芯开路测试；
♦ 线芯反向测试；
♦ 故障检测与定位测试；
♦ 数据链路完整性测试；
♦ 总线信号电平测试；
♦总线信号波形定量测试：
- 上升/下降沿时间测试；
- 信号峰峰值及幅度差测试；
- 过零点畸变测试；
- 波形畸变测试；
- 波形对称性测试；
►1553B终端设备功能/协议的测试：
根据GJB289，设备可完成对1553B总线终端设备进行功能验证测试：
♦总线控制器(BC)功能测试；
♦ 远程终端(RT)功能测试；
♦ 总线监听(BM)功能测试；
►1553B通讯协议测试；
♦BC → RT;
♦ RT → BC;
♦ RT → RT;
♦ Broadcast;
♦ Mode code。

产品主要特点

►支持1553B电缆网络特性测试（点对点单路测试）；

►支持1553B终端设备的功能/协议测试；

►设备内置大容量锂电池供电，无需外接电源即可长时间工作；

►主机内部集成高精度安捷伦示波器模块，数据采集精确；

►主机和信号源之间通过RS485进行通讯；

►集成高性能计算机和测量模块，可实现实时测试、记录、匹配计算等；

►依照GJB5186和SAEAS4115等标准的相关规定而设计；

►测试软件系统功能全面、界面友好，操作简单、快捷，支持自动测试与手动测试，并支持波形回放、完整报表查看及打印；

►适合长距离、户外、发射场、维护场等现场测试。

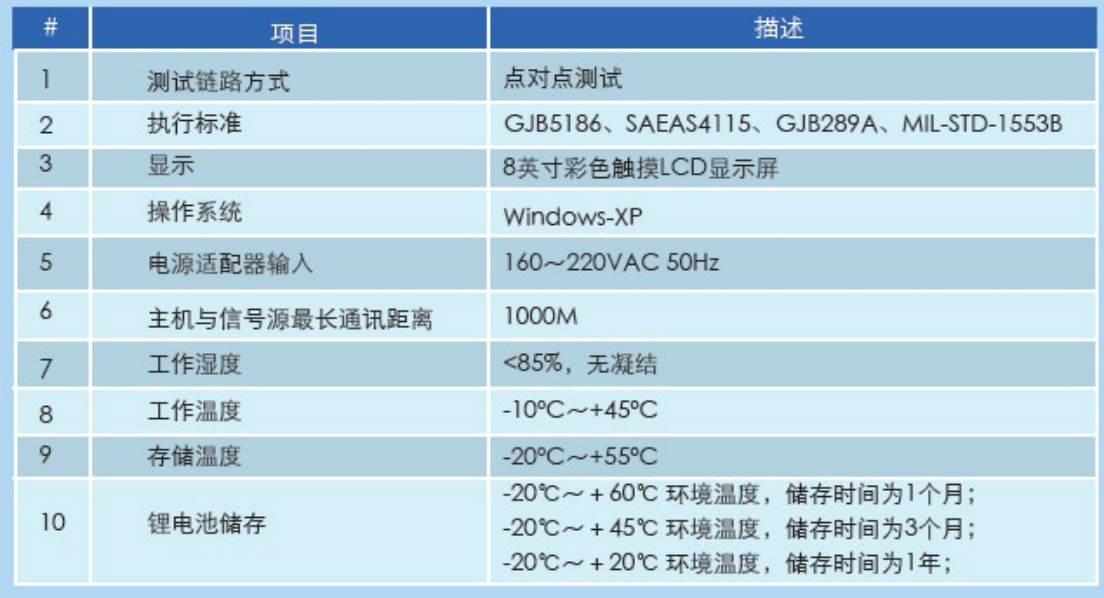

技术指标

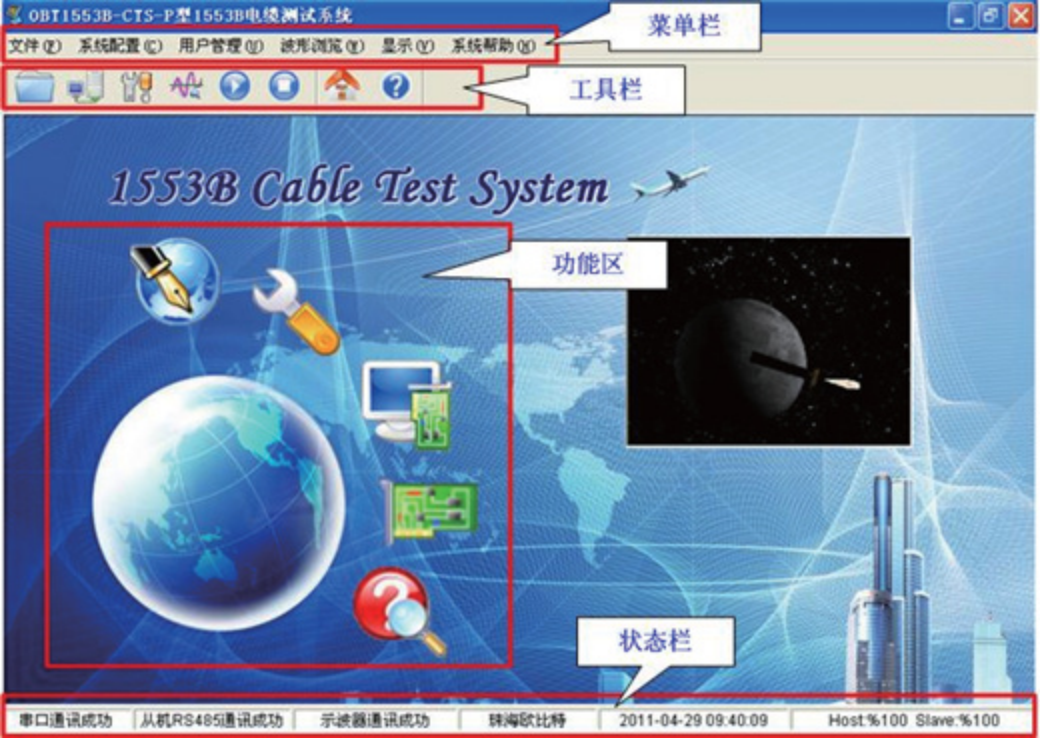

提供软件

测试对象

OBT1553B-CTS-PL主要应用于所有MIL-STD-1553B总线电缆网络和总线终端设备功能的测试，测试被测总线电缆网络的所有材料和组件是否满足AS4115和GJB5186.5标准的相关规定，测试总线终端设备是否满足GJB289A-97标准。

测试对象主要包括:
►MIL-STD-1553B总线电缆网络点对点之间；
►MIL-STD-1553B总线终端设备。

订货信息：
