OBT-MBT1000综合总线测试设备是采用先进的SOC芯片技术、计算机技术、网络通信技术、总线技术及计算机软件技术，具有对MIL-STD-1553B、ARINC429、CAN、RS232/485/422、以太网等多种通信总线进行功能协议测试的综合测试系统设备。
综合总线协议测试系统可根据用户要求灵活配置多种功能测试模块，满足不同场合的应用需求，并提供软件开发包，方便用户进行二次开发及搭建测试系统。
产品特点：
►系统采用高性能计算机处理平台；
►功能测试部分采用模块化设计；
►具有MIL-STD-1553B、ARINC429、CAN、RS485/422四种可插拔功能测试模块；
►MIL-STD-1553B、ARINC429测试模块可具有错误注入功能；
►自动识别可插拔测试功能模块；
►具有RS232、以太网两种固定式测试接口；
►8英寸彩色触摸显示屏，软件键盘；
►采用铝型材结构，标准5U插箱设计，外形美观，重量轻。
►提供平台开发包，支持二次开发。
技术指标：
►整机参数
♦ 显示：8英寸彩色触摸LCD显示屏；
♦ 操作系统：Windows XP；
♦ 固定接口：2路RS232，4路USB，1路以太网；
♦ 扩展槽位数：4；
♦ 输入电源：90V～264V AC；
♦ 最大功耗：36 W；
♦ 外形尺寸：482×250×222（mm）；
♦ 工作环境：【-10℃，60℃】，0% ～85%无凝结；
♦ 重量：6.5 Kg。
►STD-1533B总线测试模块
♦ 执行标准：符合MIL-STD-1553B Notice2规范； ♦ 通道数：2个独立1553B测试通道； ♦ 存储空间：每通道64KB存储空间； ♦ 工作模式：BC/RT/BM 工作模式可选择； ♦ 耦合方式：变压器耦合方式； ♦ 通讯速率：1Mbps。 |
►ARINC429总线测试模块
♦ 执行标准：符合ARINC429协议； ♦ 通道数：具有独立的4个接收和2个发送测试通道； ♦ 缓存大小：512×32bit的接收/发送FIFO； ♦ 通讯字长：支持32位和25位长度的ARINC429数据字； ♦ 通讯速率：支持12.5/48/100Kbps三种常用通讯速率； ♦ 其他：具有发送和接收通道之间自环测试功能。 |
►RS485/422总线测试模块
♦ 执行标准：符合RS485/RS422总线规范； ♦ 通道数：2个独立RS485测试通道，2个独立RS422测试通道； ♦ 通讯速率：1200～115200bps可设置； ♦ 其他：具有2个通道之间自环测试功能。 |
►CAN总线测试模块
♦ 执行标准：符合CAN2.0B协议； ♦ 工作模式：支持BasicCAN和PeliCAN模式； ♦ 通道数：2个独立测试通道； ♦ 通讯速率：速率最高可达1Mbps； ♦ 其他：具有2个通道之间自环测试功能。 |

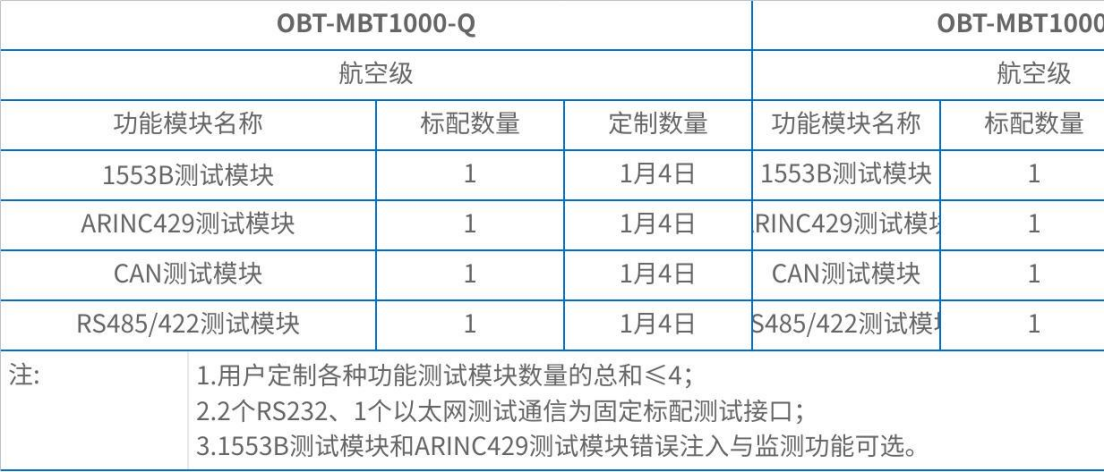

订货信息：
