在轨智能处理单机VPX背板在整个系统平台占据非常重要的作用，它为各个功能板卡的模块互联提供基础，在收发信机设计时，200Mbit/s的基带数据传输决定了本设计必须采用VPX串行总线架构代替传统的并行总线架构，实现高速互联，板上每个通道为各功能板卡提供的数据传输速率为3.125Gbit/s，拓扑结构为x4全互联拓扑，使用SRIO协议，板间数据传输速率不低于10Gbit/s，另外还具有2条低速通道RS422/IIC用于低速数据和指令交互。

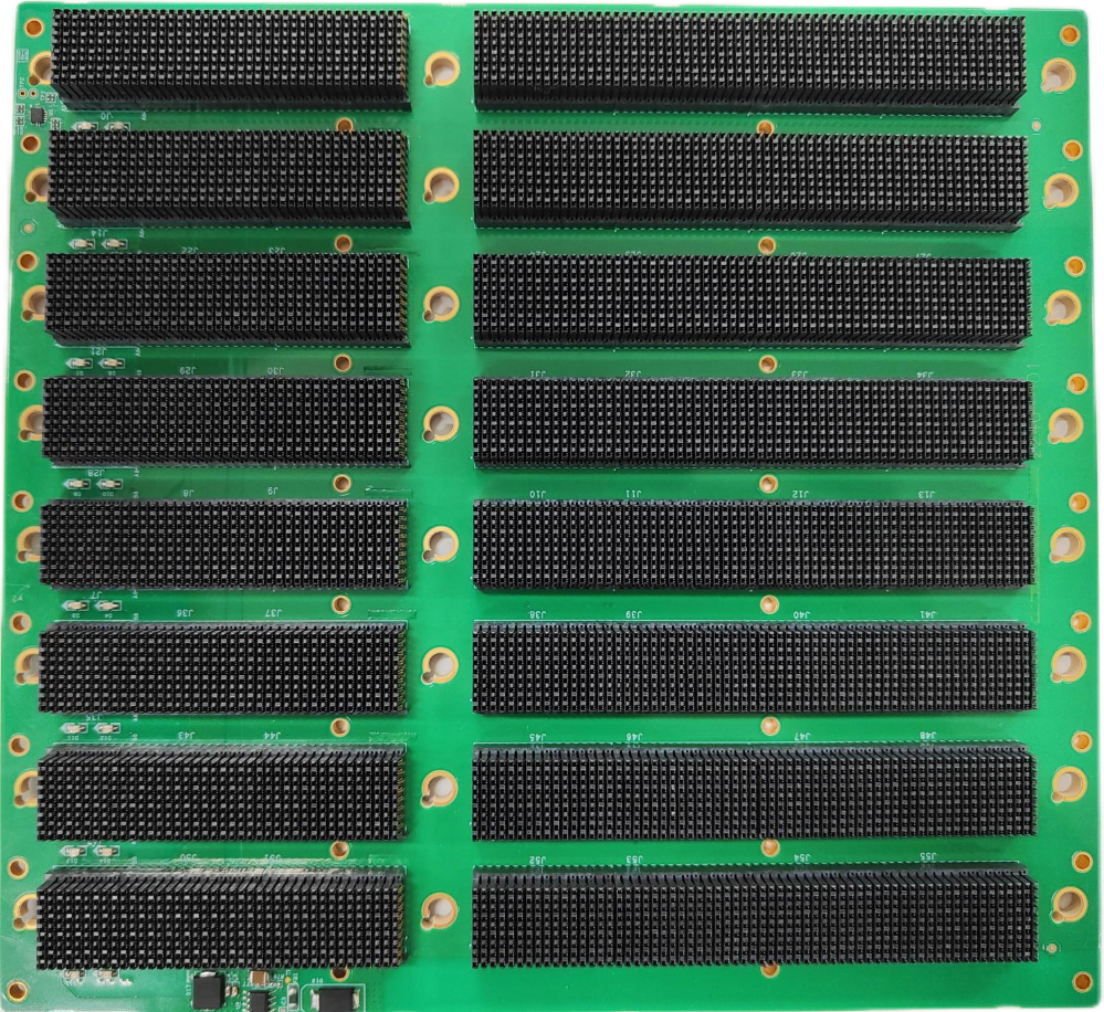

在轨智能处理单机VPX背板

【产品组成】

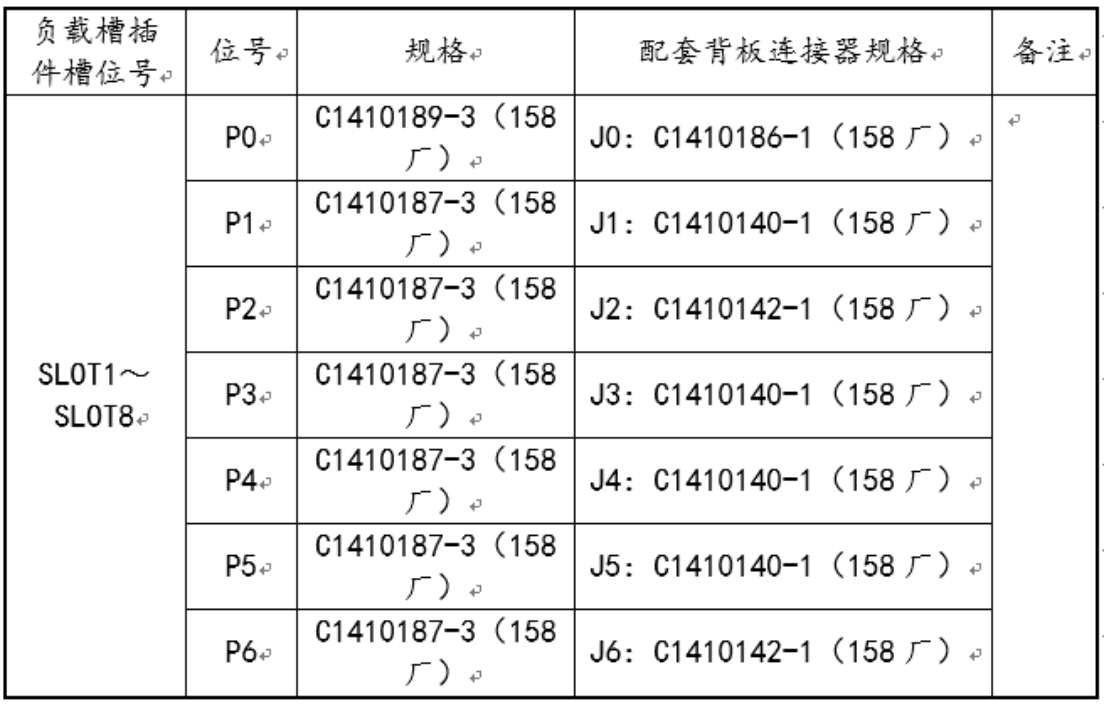

VPX背板连接器汇总表

【产品功能】

背板主要用于提供信号互联，实现各个模块单元的电源供电回路、高速信号、同步总线信号、状态/命令交互信号等的互联。

【产品性能】

1）依据VITA78标准设计；

2）提供8个VPX插槽；

3）负载子卡12V输入电源不低于8A载流量设计；

4）电源子卡输出不低于12A载流量设计；

5）SRIO网络冗余节点数量不少于11个；

6）SRIO传输线满足阻抗稳定、相互间串扰小的高速传输线设计；

7）SRIO传输线满足5GHz带宽传输，差分线阻抗恒定100欧，同一个端口内的各差分线之间的信号传输偏移时间小于11ns;

8）PCB的高速差分线满足背钻设计要求；

9）总带宽不小于110Gbps;
