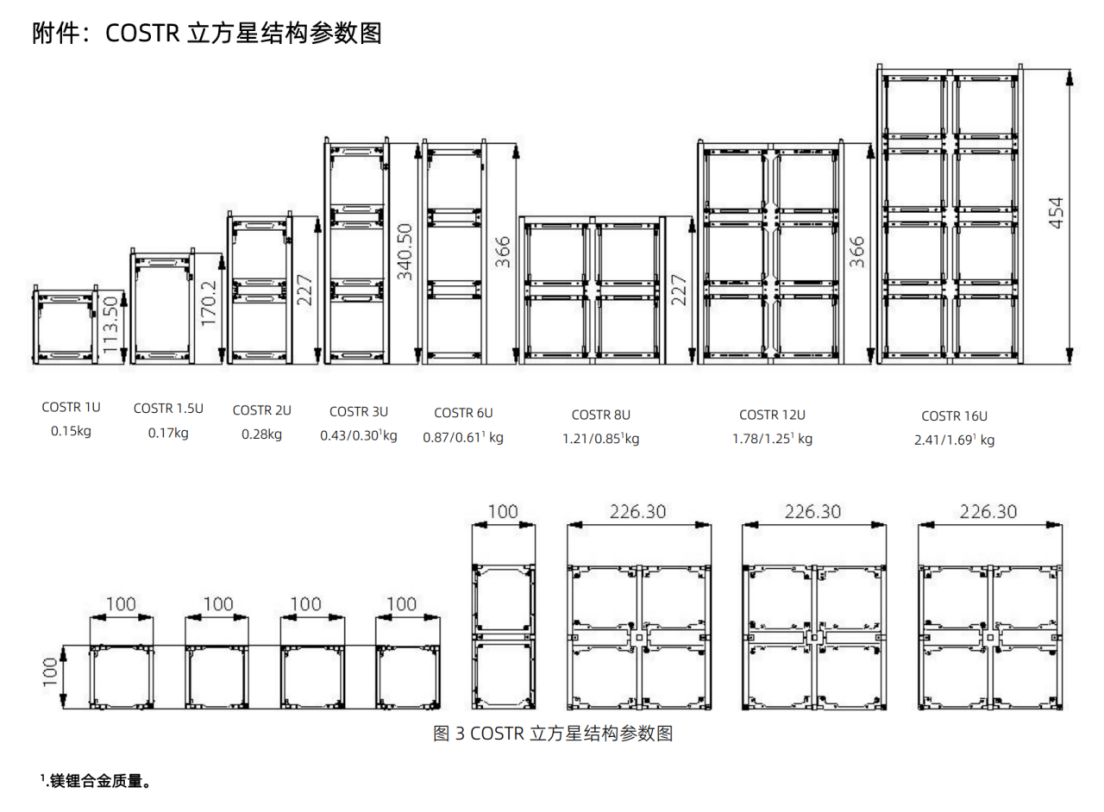

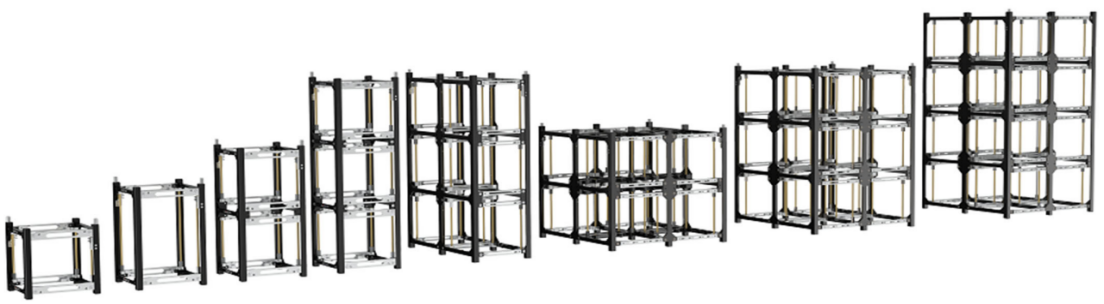

COSTR 结构系统是一种基于模块化概念设计的标准立方星结构。COSTR 结构系 统以标准的 U（1U 的包络为 10cm×10cm×10cm）为单位，目前可提供 1U~16U 的 结构。COSTR 结构系统与加州州立理工大学发布的《立方星设计规范》兼容。它可以 安装各种类型的立方星部组件与子系统，对卫星平台有很强的适应性。 COSTR 结构系统提供多个内置分离开关，以确保立方星在发射前处于电源关闭状 态。除此之外，COSTR 结构系统能够根据客户要求配置不同类型的侧面板。COSTR 结构系统的型谱如图所示。
COSTR 采用 7075 高强铝合金/高强度镁锂合金加工完成，表面处理工艺为硬质阳极氧化。详细指标在表 1 中： 表 1 COSTR 立方星结构技术指标
规格 | 包络（mm） | 质量（kg） | 侧板 |
1U | 100.0×100.0×113.5 | 0.15 | o |
1.5U | 100.0×100.0×170.2 | 0.17 | o |
2U | 100.0×100.0×227.0 | 0.28 | o |
3U | 100.0×100.0×340.5 | 0.43/0.30<sup>1</sup> | o |
6U | 100.0×226.3×366.0 | 0.87/0.61<sup>1</sup> | o |
8U | 226.3×226.3×227.0 | 1.21/0.85<sup>1</sup> | o |
12U | 226.3×226.3×366.0 | 1.78/1.25<sup>1</sup> | o |
16U | 226.3×226.3×454.0 | 2.41/1.69<sup>1</sup> | o |
1. 使用高强度镁锂合金加工；
o 可选配置：侧板可根据客户要求采用不同厚度的铝板。
产品特点
l COSTR 结构系统设计基于立方星的国际标准；
l COSTR 结构系统材质采用高强度铝合金 7075/高强度轻质镁锂合金；
l 所有螺钉均为无磁性、高强度、耐腐蚀的钛合金螺钉；
l 表面处理采用硬质阳极氧化；
l 工作温度：-40℃~ + 80℃；
l 符合立方星标准的子系统可以直接安装在 COSTR 结构系统上；
l 内部空间可以灵活调整，以适应子系统的安装；
l 立方星子系统和有效载荷可以水平/垂直配置安装；
l 结构件均进行探伤处理，确保无裂纹、缩孔等缺陷。
飞行经历
COSTR 结构系统 2016 年首飞，现已应用于多个立方星任务。
